ロック付ガススプリング

Lockable Gas Spring

ロック付ガススプリング

ロック付ガススプリングとは、プッシュピンを押してる間はガス圧(N)が作用し、ピストンロッドが伸長します。プッシュピンを離すと任意の位置でピストンロッドの長さを固定することができます。
※ ピストンロッドを圧縮させるには、反力を上回る外力が必要です。

バンズバッハ（Bansbach）の製品が選ばれる理由

バンズバッハ社は、高い技術力とロボットによる集中管理で、他メーカーには真似できない高品質、オーダーメイド、短納期を実現しています。

全オーダーメイド対応

ご希望のストロークやガス反力など、全てお客様専用のオーダーメイドで製造します。
機能の特殊性＆マルチな操作

縮まるガススプリングや、ボールペンより小さい超小型ガススプリングも製造可能。
１本から制作＆短納期

集中管理された400万種類以上のパーツを組み合わせて、１本から製造いたします。

» バンズバッハ社の詳細

ロック付ガススプリング

ロック付ガススプリングの図中の丸印の色と、表組みの色を対応させてご覧ください。
» ガススプリングのパーツ各部名称

F	ガス反力(N)	0 ～ 2600N（ロッド径とシリンダー径の組合せによって異なります）
A	ストローク(mm)	10 ～ 800mm（ロッド径とシリンダー径の組合せによって異なります）
x/y	ピストンロッド径(x)/シリンダー径(y)	8/19 ～ 14/40　までの範囲で8種類の組合せの中から選択可能。 ※ 8/19、10/22、10/28、14/40 のみ
	モデル各Typeの比較	使用用途や目的によって固定後に必要なロック性能を選択できるように、基本スペックとして4種類のラインナップを取り揃えております。 Type B スプリングロッキング。 Type K ピストンロッドロック時に”押し込み方向”へ一定以上の外力を加えるとわずかにロッドが押し込まれる。反対に”引っ張り方向”への外力に対しては高い保持力を持つ。 Type P Type K と逆の性質を持っている。 Type KX Type K、Type P とは異なり、“押し込み方向”および“引っ張り方向”の両方向に対して高い保持力を持つ。全Typeの中で唯一、ガス圧が0(ゼロ）フォースという仕様がある。 Other Types 上記4タイプと基本的な構造は同じですが、さらなる利便性を追求するために内部構造を改良し、テーブル昇降などのアプリケーションに特化したタイプです。
	伸長スピードおよびエンドダンピング	Bansbach社のガススプリングはピストンロッドの伸長スピードを、 FAST、NORMAL、SLOW の3種類から選択可能。
	ピストンロッド側取付金具	取り付けタイプは「ネジ」のみです。ロッド径で対応する取付金具が決まります。 [ロッド径] ・Φ8 → W0（MF8x1x16）・Φ10 → K0（MF10x1x18）・Φ14 → O0（MF14x1.5x20）
	シリンダー側取付金具	「ネジ」「丸穴」「その他（ボールジョイント等）」タイプから選択可能です。 » シリンダー側取付ネジ金具一覧 » シリンダー側取付丸穴金具一覧 » ガススプリング本体側取り付け金具一覧

ロック付ガススプリング TYPE別比較

バンズバッハ社（Bansbach）のロック機構付ガススプリングは、ガススプリングの長さを固定した後、必要とされるロックの方向やロック力によって４種類に分けられています。使用用途や目的によって必要なロック性能を選択できるように基本スペックとして以下のラインナップを取り揃えております。

タイプ別一覧表

ロック付ガススプリングタイプ別説明
（PDF / 1.28MB）

ロック付ガススプリングタイプ別比較
	Type B	Type K	Type P	Type KX
固定時のイメージ
固定時のイメージ
圧縮方向	わずかなクッション性	わずかなクッション性	完全固定〔約700kg以上〕	完全固定〔約700kg以上〕
伸長方向	わずかなクッション性	完全固定〔約700kg以上〕	わずかなクッション性	完全固定〔約700kg以上〕
解説	特に高い保持力が必要でない場合や、ガススプリング特有の心地よいクッション性能が求められる場合。	ロック後は、圧縮方向に対しては、心地よいクッション性能が求められる場合。	ロック後は、圧縮方向に対してしっかりと動きを固定する必要性がある場合。	ロック後は、圧縮・伸長ともにしっかりと動きを固定する必要性がある場合。 KXタイプは唯一「ガス反力ゼロ」が選択可能です。
コスト	コストパフォーマンス ◯	コストパフォーマンス ◯	コストパフォーマンス △	コストパフォーマンス ☓

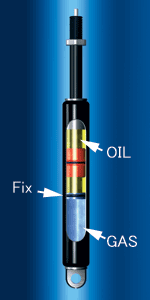

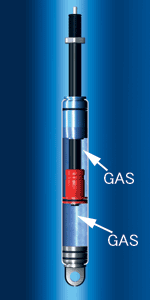

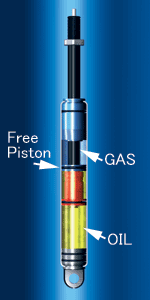

内部構造イメージ
動画
使用用途	椅子などの上下昇降、蓋の開閉用など	リクライニングチェアー、テーブル昇降用など	リハビリ用可動ベッド、医療用機器関連など	医療機器関連、ゼロ反力を活かした重量物の位置固定具として
具体例
具体例	バースツール椅子に腰掛けた時に、ほどよいクッション感を体感できる。	リクライニングソファーリクライニングシートの背もたれ調整用として組み込まれ、背もたれロック時でも、ある一定の力を加えることによって心地よいクッション感を体感できる。	リハビリ用角度調整ベッドベッドの高さや角度を調整用としてガススプリングが組み込まれますが、Drや理学療法士による患者へのマッサージや治療が、ガススプリングのクッション性能に吸収されることなく伝えることが出来る。	医療用ストレッチャーストレッチャーは、患者運搬時は常に背もたれは完全固定されおり、この場合は＝【圧縮方向に高い保持力】が必要。また、背もたれを倒した状態でストレッチャーを持ち上げても、伸長方向に対しても高いロック力を持っているため、＝【伸長方向に高い保持力】のおかげでフレームが動くことはない。
	Type B	Type K	Type P	Type KX
